Зависимость требований к памяти





Шагом поверхности называется объем памяти (в байтах), необходимой для представления горизонтальной строки пикселей. Шаг поверхности может совпадать с объемом памяти, необходимой для хранения горизонтальной строки пикселей, но часто оказывается больше.

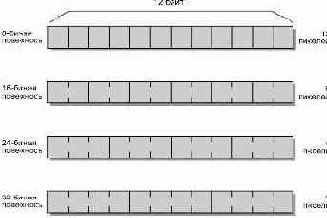

Для примера возьмем 8-битную поверхность (поскольку один пиксель в таких поверхностях представляется одним байтом, что упрощает вычисления). Предположим, ваше видеоустройство требует, чтобы во внутреннем (для DirectDraw) представлении ширина поверхности была выровнена по границам параграфов (то есть была кратна 4 байтам). В этом случае поверхность с шириной в 10 пикселей будет иметь внутреннюю ширину в 12 байт. Если мы заблокируем эту поверхность и назначим значения пикселей, предполагая, что развертка одной горизонтальной строки занимает 10 байт, изображение получится перекошенным. Проблему можно легко решить, если вместо ширины при развертке поверхностей будет использоваться шаг. При этом независимо от внутренней ширины поверхностей, используемой DirectDraw, вычисление адресов пикселей будет давать правильный результат. Ситуация поясняется на Рисунок 5.2.
